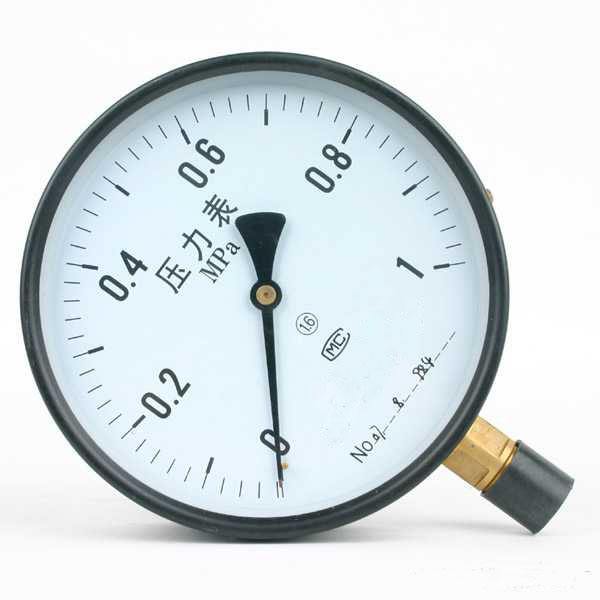

压力表使用说明 |
 由于井用潜水泵/深井潜水泵的性能特点，电泵使用时水泵额定杨程，必须与实际使用杨程相符合，否则电泵零件急剧磨损。因此要求当实际使用杨程与水泵额定杨程相差较大时，电泵输水管路上可安装压力表和阀门。通过控制阀门开启大小，使实际使用杨程与水泵额定扬程相符合，保证电泵正常运转。压力表读lkg/cm2为1(>米扬程，水泵实际使用杨程等于动水位加上管路损失杨程。
举例：使用井用潜水泵/深井潜水泵250QJ型，型号250QJ80-60，安装地点：动水位44米，计算通过阀门开启大小，控制压力表读数在多少kg/cm？
答：水泵实际使用杨程=动水位+管路损失=44米+6米=50米，因为水栗额定扬程60米，比实际使用杨程50米大10米，所以必须通过阀门调节控制压力表读数在lkg/cm左右。 |
|
管路损失参考表 |
|
动水位(米） |
21 |
24 |
27 |
30 |
34 |
37 |
40 |
43 |
46 |
49 |
53 |
57 |
60 |
65 |
|
管路损失(米） |
2.5 |
3 |
3.4 |
3.9 |
4.5 |
5 |
5.4 |
5.9 |
6.3 |
6.8 |
7.2 |
7.6 |
8 |
8.4 |
|
此表适用于水泵额定流量80吨/小时,输水管直径100mm、安装90度弯头一个，4吋阀门一个。 |
|
注：实际使用扬程与水泵额定扬程相差较大时，如不按压力表但必须在井口输水管路上安装阀门以控制水泵流量，可用电流表检测，调整阀门使电泵在额定电流状态下工作，否则造成潜水泵扬程低流量大，使电机超载烧毁，或扬程过高，轴向力超标使止推轴承等部件加剧磨损导致电机超载烧毁。 |
|
|
